| 品牌：HX | 型号：HX4004 | 类型：其他IC |
| 用途：电动玩具 | 封装：SOT23 | 系列：升压 |
| 功率：5W | 批号：2021+ | 特色服务：技术支持 |
| 包装：盘 | 应用领域：汽车电子 |

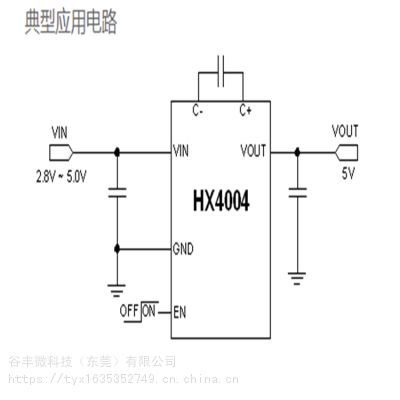

HX4004是一个具备低噪声、恒定开关频率（400KHz）的电容式电压倍增器。输入2.5至4.5V，产生恒定的5V输出电压，输出电流能达到250mA。较少的外部器件（仅有一只自举电容和VIN以及VOUT上的2只旁路电容）使得HX4004很适合应用于电池供电的小型设备。管教完全兼容HX4004A/CS3301/LP3120。
本电路采用新的电荷泵架构，***零负载情况下工作在恒定的开关频率，并同时减少输入和输出纹波。该电路具有热保护功能，能承受从VOUT到GND的持续短路。内置的软启动电路能防止启动时产生过大的浪涌电流。较高的开关频率，可以使用小型的陶瓷电容。低电流待机电流，小于1uA。
固定输出电压5V（±4%），输入范围：2.5V～5.0V，输出电流：250mA，低噪声恒定频率工作，自动软启动降低浪涌电流，待机电流小于1uA， 短路保护，无电感器件，采用6脚SOT23封装。
